DHCOR STM32MP15

DHCOR STM32MP15
DHCOR STM32MP15
DHCOR STM32MP15

Aus der STM32MP1 Familie

  • Lötbares System on Modul in Briefmarkengröße mit nur 29 x 29 x 3,2 mm
  • MPU aus der bekannten STM32MP1 Mikroprozessor-Baureihe von STMicroelectronics
  • Auflötmodul ermöglicht kostengünstige, automatisierte Bestückung
  • Optimal für Motorsteuerungen durch PWM-synchronisierten AC-Timer
  • Geeignet für leistungsfähige grafische Benutzerschnittstellen
  • Avenger96 als Referenzdesign
  • Garantierte Langzeitverfügbarkeit von 10+ Jahren
Mögliche Einsatzgebiete
Gebäudeautomation
Labor- und Messtechnik
eMobility & Transportwesen
Maschinen & Anlagenbau
Medizintechnik & Gesundheitswesen
Produkt anfragen

Board type

Solderable SOM

5-Cent Cooling available

Yes

CPU details

2x ARM Cortex-A7 up to 800 MHz
1x ARM Cortex-M4 up to 209 MHz

CPU vendor

ST

CPU type

Cortex-A7
Cortex-M4

Co-processor available

Yes

Number of cores

1 | 2

GPU available

Yes

GPU type

3D GPU Vivante® @533 MHz - OpenGL® ES 2.0

PMIC

STPMIC1A

Security

Crypto Engine, Secure Boot

DDR3 DRAM

256 / 512 / 1024 MB

SPI NOR flash

2 MB

Bluetooth available

No

WiFi available

No

BSP

Linux (Debian, Yocto)

Power supply

5.0 VDC

Typ. power consumption

1.0 W

Operating temperature

-40 to +85 °C

Storage temperature

-40 to +85 °C

Dimensions

29.0 x 29.0 x 3.2 mm

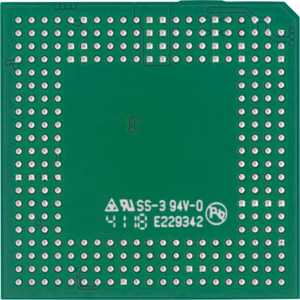

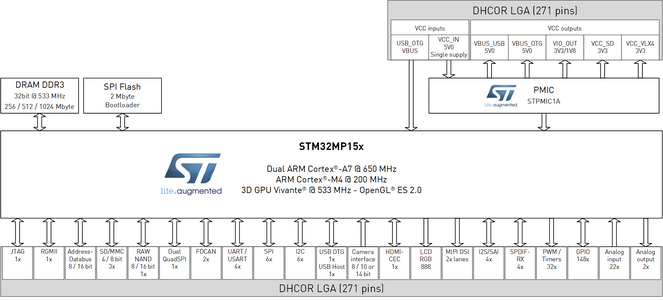

Available interfaces for LGA (271 pins)

Bus interface

8 / 16 Bit

Ethernet

1x Gbit, IEEE 1588, 1x MDIO

MMC/SD

3x SDIO 3.0 / SD 3.0 / eMMC 4.51

NAND

8 / 16 Bit interface Raw MLC / SLC, 8 Bit ECC

Quad SPI

Dual Quad SPI

CAN

2x FDCAN / TTCAN

UART

4x UART, 4x USART up to 12.5 Mbit/s

SPI

6x up to 50 Mbit/s

I2C

6x

USB host

2x USB 2.0 High-speed

USB OTG

1x OTG 2.0 Full-speed / High-speed

Embedded USB PHYs

2x High-speed, 1x Full-speed

CSI (parallel camera)

1x 8 / 10 / 14 Bit

Display RGB

24 Bit

MIPI-DSI

MIPI®-DSI 2 data lanes

HDMI-CEC

1x

ADC

2x 16 Bit synchronized up to 22 channels

DAC

2x 12 Bit

ADC / DAC VREF

Internal 1.5 / 1.8 / 2.048 / 2.5 V or VREF+ Input

SPDIF

4x Tx, 4x Rx

Temperature sensor

1x

I2S / SAI

4x

Number of GPIOs

148

PWM / Timer

2x 16-Bit motor control PWM-synchronized AC timer
10x 16 Bit timer
5x 16 Bit LP timer
2x 32 Bit timer

RTC

Secure RTC

DFSDM

1x 8 channels / 6 filters

Debug interface

JTAG interface

Artikelnummer Modell Produktbeschreibung
HS00028 DHCR-STM32MP151A-C065-R051-V33-SPI-I-01LG DHCOR STM32MP151A, 650 MHz, 512 MByte DRAM, 3.3 V IO voltage, 2 MByte SPI boot flash, -40 to +85 °C, DHCOR revision, LGA connection
HS00023 DHCR-STM32MP153C-C065-R051-V33-SPI-I-01LG DHCOR STM32MP153C, 650 MHz, 512 MByte DRAM, 3.3 V IO voltage, 2 MByte SPI boot flash, -40 to +85 °C, DHCOR revision, LGA connection
HS00012 DHCR-STM32MP157C-C065-R051-V33-SPI-I-01LG DHCOR STM32MP157C, 650 MHz, 512 MByte DRAM, 3.3 V IO voltage, 2 MByte SPI boot flash, -40 to +85 °C, DHCOR revision, LGA connection
HS00022 DHCR-STM32MP157F-C080-R102-V33-SPI-I-01LG (-20°C - 85°C) DHCOR STM32MP157F, 800 MHz, 1024 MByte DRAM, 3.3 V IO voltage, 2 MByte SPI boot flash, -20 to +85 °C, DHCOR revision, LGA connection
* Andere Konfigurationen auf Anfrage
Wie setzt sich die Modellnummer für die Bestellung zusammen? DHCR-CPU-Cxxx-Rxxx-Vxx[-SPI]-X-01LG
CPU STM32MP157C: Dual Cortex®-A7, HW Crypto, 3D GPU, FDCAN, MIPI®-DSI
STM32MP157A: Dual Cortex®-A7, 3D GPU, FDCAN, MIPI®-DSI
STM32MP153C: Dual Cortex®-A7, HW Crypto, FDCAN
STM32MP153A: Dual Cortex®-A7, FDCAN
STM32MP151C: Single Cortex®-A7, HW Crypto
STM32MP151A: Single Cortex®-A7
Cxxx 650 MHz: C065, 800 MHz: C080
Rxxx 256 Mbyte: R025, 512 Mbyte: R051, 1024 Mbyte: R102
Vxx 1V8 IO voltage: V18, 3V3 IO voltage: V33
X Commercial temperature range (0 to +70 °C): C, Industrial temperature range (-40 to +85 °C): I
Industrial temp. range is –20 to +85 °C for 800 MHz version. Please contact us for more details.
01LG DHCOR Revision, LGA connection
Options
[-SPI] 2 Mbyte SPI boot flash

Unser DHCOR STM32MP15 aus der bekannten STM32MP1 Mikroprozessorbaureihe, bestehend aus zwei leistungsstarken ARM Cortex-A7 mit bis zu 800 MHz und einem ARM Cortex-M4 mit bis zu 209 Mhz. von STMelectronics ist ein Auflötmodul ohne Steckverbinder für erhöhte Betriebssicherheit mit 29 x 29 x 3,2 mm in Briefmarkengröße und ermöglicht eine kostengünstige, automatisierte Bestückung. Die STM32MP1 Mikroprozessor-Baureihe von STMicroelectronics ermöglicht eine einfache Entwicklung für eine große Auswahl von Applikatione. Die STM32MP1-Baureihe basiert auf einer heterogenen ARM Cortex-A7-Einzel- oder Dual- und Cortex-M4-Einzel- oder Dual-Core-Architektur und unterstützt mehrere, flexible Applikationen. Der Cortex-A7-Core bietet Zugang zu Open-Source-Betriebssystemen (Linux/Android). Der Cortex-M4-Core nutzt das STM32 MCU-Ökosystem. Das DHCOR STM32MP15 ist durch seine PWM-synchronisierten AC-Timer optimal für Motorensteuerung und leistungsfähig, grafische Benutzerschnittstellen geeignet. Die Einsatzmöglichkeiten des System on Modules von DH electronics sind vielseitig und reichen von Gebäudeautomation über Labor- und Messtechnik, Maschinen- und Anlagenbau bis hin zu E-Mobilität. Auch für das DHCOR STM32MP15 bietet DH electronics eine garantierte Langzeitverfügbarkeit von 10+ Jahren.

STM32-basierte DHSOMs




Downloads
  Name Größe
Datasheet DHCOR STM32MP15 ~ 5 MB
User Manual DHCOR STM32MP15 User Manual DHCOR STM32MP15 2 MB
