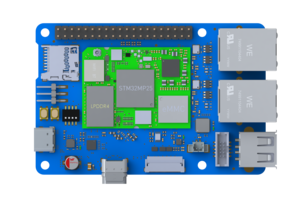

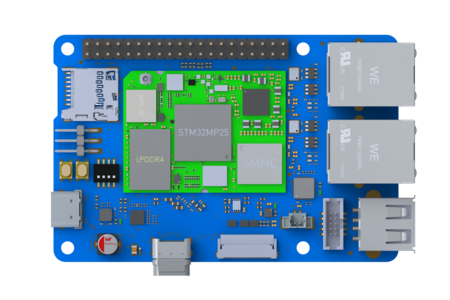

DHSBC STM32MP2

NEW

Single Board Computer basierend auf lötbarem, pin-kompatiblem DHCOS STM32MP2x SOM
Industrietauglich, 10+ Jahre verfügbar
Mainline Linux Unterstützung (auch für Vivante GPU)
Security Features wie z.B. Secure Boot / Storage
Konnektivität: Gbit-Ethernet, WiFi/BT
Multimedia: 3D-GPU, Display, Video, Kamera
STPMIC25 unterstützt Low Power Modes

Mögliche Einsatzgebiete

Produkt anfragen

Technische Daten
Blockdiagramme
Produktdetails

Board type

Single Board Computer

CPU details

2x ARM Cortex-A35 with 1.2 GHz
1x ARM Cortex-M33 up to 400 MHz

CPU vendor

CPU type

Cortex-A35, Cortex-M33

Co-processor available

yes

Number of cores

PMIC

STPMIC25D

Features

Neuronal Processing Unit (NPU) VeriSilicon® with up to 900 MHz and 1.35 TOPS | Video decode / encode H264 up to 1080p60

Security

LPDDR4 DRAM

4 GB

DRAM details

LPDDR4-2400 32-bit

eMMC flash

16 GB

SPI NOR flash

4 MB

EEPROM

4 kB

microSD socket

yes

Additional RTC

Temp. compensated RTC RV-3032-C7

Bluetooth available

yes

Bluetooth version

Bluetooth® v5.4 BR/EDR/LE

WiFi available

yes

WiFi version

Tri band 2.4 GHz, 5 GHz and 6 GHz for IEEE802.11a/b/g/n/ac/ax

Ethernet

2x 1 Gbit/s

USB

1x USB-C 3.2 Gen 1x1 with DisplayPort alt. mode support
1x USB 2.0 high-speed

LVDS

1x Dual Link, 2x 4-lane LVDS connector | Up to 1.1 Gbit/s per
lane | Up to QXGA (2048 × 1536) @60 fps

MIPI-CSI2

1x 2-lanes connector | up to 2.5 Gbit/s | 5 Mpixels @30 fps

UART (serial console)

1x TTL

TPM (Trusted Platform Module)

TPM 2.0 device ST33KTPM2I

Battery connector

1x PicoBlade coin cell connector

Buttons

1x power, 1x reset

Boot mode

4 bit boot mode switch

Debug interface

JTAG

BSP

Linux Yocto (Debian on request)

Power supply

5 VDC, USB Type-C power supply port

Dimensions

85 x 56 x 18 mm

Raspberry Pi 40-pin Expansion

I2C

UART

2x (with RTS and CTS)

SPI

1x (QPSI on request)

I2S/SAI

PWM

CAN

GPIO

up to 28x

Der DHSBC STM32MP2 ist ein industrietauglicher, sofort einsatzbereiter Single Board Computer, der speziell für Anwendungen in den Bereichen IoT und Human Machine Interface (HMI) entwickelt wurde. Als Basis dient das lötbare, pin-kompatible DHCOS STM32MP2x System on Module, das eine modulare und skalierbare Systemarchitektur ermöglicht. Die Plattform ist ausgelegt auf hohe Performance, langfristige Verfügbarkeit von über zehn Jahren sowie den Einsatz in anspruchsvollen Industrieumgebungen.

Durch die vollständige Unterstützung von Mainline Linux, einschließlich der Vivante GPU, bietet der DHSBC STM32MP2 eine zukunftssichere Softwarebasis für die Entwicklung grafischer Benutzeroberflächen und komplexer Applikationen. Integrierte Sicherheitsfunktionen wie Secure Boot und Secure Storage sorgen für den Schutz sensibler Daten und ermöglichen die Umsetzung von „Security by Design“-Ansätzen. Die Konnektivitätsoptionen reichen von Gbit-Ethernet über WiFi und Bluetooth bis hin zu erweiterten Multimedia-Funktionen wie 3D-GPU, Display-, Kamera- und Videounterstützung. Dank des integrierten STPMIC25 Power Management Chips eignet sich der DHSBC STM32MP2 auch für Anwendungen mit hohen Anforderungen an Energieeffizienz und Low-Power-Modi.

Mit dem DHSBC STM32MP2 bietet DH electronics eine robuste, sichere und sofort einsetzbare Plattform, die Entwicklungsteams hilft, Produkte schneller zur Marktreife zu bringen – ohne Kompromisse bei Qualität, Sicherheit oder Langzeitverfügbarkeit.

Downloads

	Name	Größe
	Datasheet DHSBC STM32MP2	~ 5 MB
