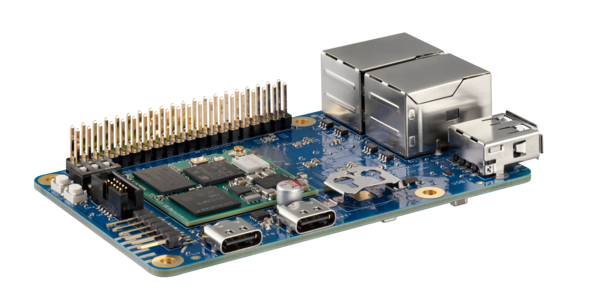

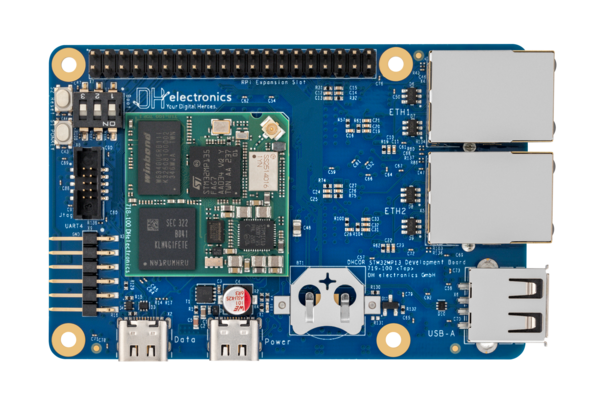

DHSBC STM32MP13

NEW
DHSBC STM32MP13
DHSBC STM32MP13
DHSBC STM32MP13
NEW

Referenzdesign für sichere industrielle IoT-Geräte basierend auf STM32MP13x

  • Single Board Computer auf Basis des lötbaren DHCOR STM32MP13
  • Kompatibel mit Zubehör aus der Raspberry Pi© Community
  • Highlights: Bluetooth / WiFi, Dual GB Ethernet, Secure Boot, OP-TEE Unterstützung
  • Trusted Platform Module 2.0 auf Anfrage erhältlich
  • Mainline Linux-Support und aktive Software-Wartung
  • Industrielles Produktdesign mit CE-Zertifizierung
  • Garantierte Langzeitverfügbarkeit von 10+ Jahren
Produkt anfragen

Board type

Single Board Computer

CPU details

STM32MP135F
1x ARM® Cortex-A7 up to 1 GHz

CPU vendor

STM

CPU type

Cortex-A7

Co-processor available

No

Number of cores

1

GPU available

No

PMIC

STPMIC1D

Security

Crypto Engine, Secure Boot | 3072-bit fuses including 96-bit unique ID, up to 1280 bits available for user and 256-bit HUK to protect AES 256 keys | Hardware acceleration: AES 128, 192, 256 DES/TDES | AES 128, 256 with DPA protection | PKA ECC/RSA with DPA protection | AES 128 on-the-fly DRAM encryption and decryption | HASH (SHA-1, SHA-224, SHA- 256, SHA-384, SHA-512, SHA-3), HMAC | 1 x true random number generator (6 triple oscillators) | 1 x CRC calculation unit

DDR3L DRAM

512 MB

eMMC flash

4 GB

SPI NOR flash

4 MB

EEPROM

4 kB

Additional RTC

Temp. compensated RTC RV-3032-C7

Bluetooth available

Yes

Bluetooth version

Bluetooth® v5.2

WiFi available

Yes

WiFi version

Single band 802.11b/g/n

Ethernet

2x 1 Gbit/s

USB

USB host: 1x USB 2.0 high-speed
USB device: 1x USB 2.0 Type-C high-speed

UART (serial console)

1x TTL

TPM (Trusted Platform Module)

TPM 2.0 device ST33TPHF2XSPI

Battery socket

CR1216, CR1220, CR1225

Buttons

1x power, 1x reset

Boot mode

3 bit boot mode switch

Debug interface

JTAG

BSP

Linux Yocto (Debian on request)

Power supply

5 VDC, USB Type-C power supply port

Operating temperature

-25 to 70 °C

Storage temperature

-25 to 70 °C

Dimensions

85 x 56 x 18 mm

Raspberry Pi 40-pin Expansion

I2C

1x

UART

2x

SPI

1x

I2S/SAI

1x

PWM

2x

CAN

2x

GPIO

up to 28x

Der Single Board Computer DHSBC STM32MP13 ist ein RaspberryPi-kompatibles Referenzdesign für die Evaluierung von sicheren IoT-Geräten und zielt auf verschiedene Anwendungen wie Industrie 4.0, Fabrikautomation und Smart Metering. Es basiert auf dem lötbaren System on Module DHCOR STM32MP13 mit nur 29 x 29 mm und hebt die Eigenschaften der STM32MP13x Familie hervor. Alle STM32MP13x-Mikroprozessoren basieren auf einem einzelnen Arm® Cortex®-A7-Kern, der mit bis zu 1 GHz läuft, und bieten eine Vielzahl von Konnektivitätsoptionen, wie z. B. Dual GB Ethernet. Mit dem lötbaren DHCOR STM32MP1 können Kunden alle SoC-Funktionen auf dem Compute Module nutzen, und der DHSBC STM32MP13 bietet Zugang zu den meisten Funktionen für Evaluierungszwecke. Sowohl der SBC als auch das SOM sind industrietaugliche Geräte für die Massenproduktion mit einer garantierten Langzeitverfügbarkeit von 10+ Jahren.

Downloads
  Name Größe
Datasheet DHSBC STM32MP13 ~ 5 MB
