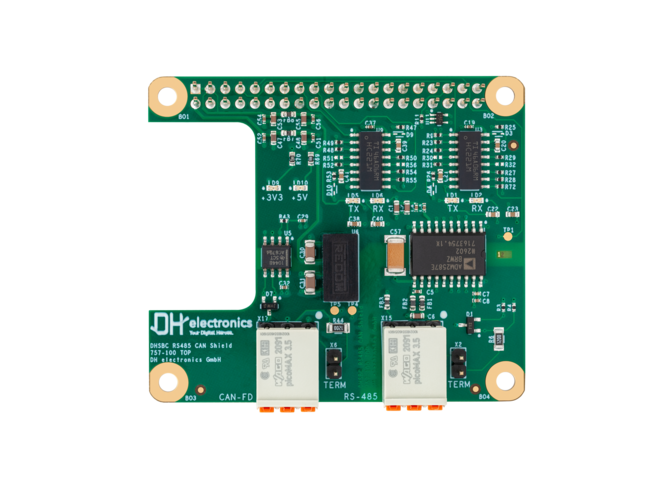

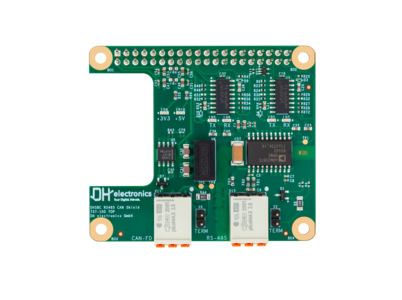

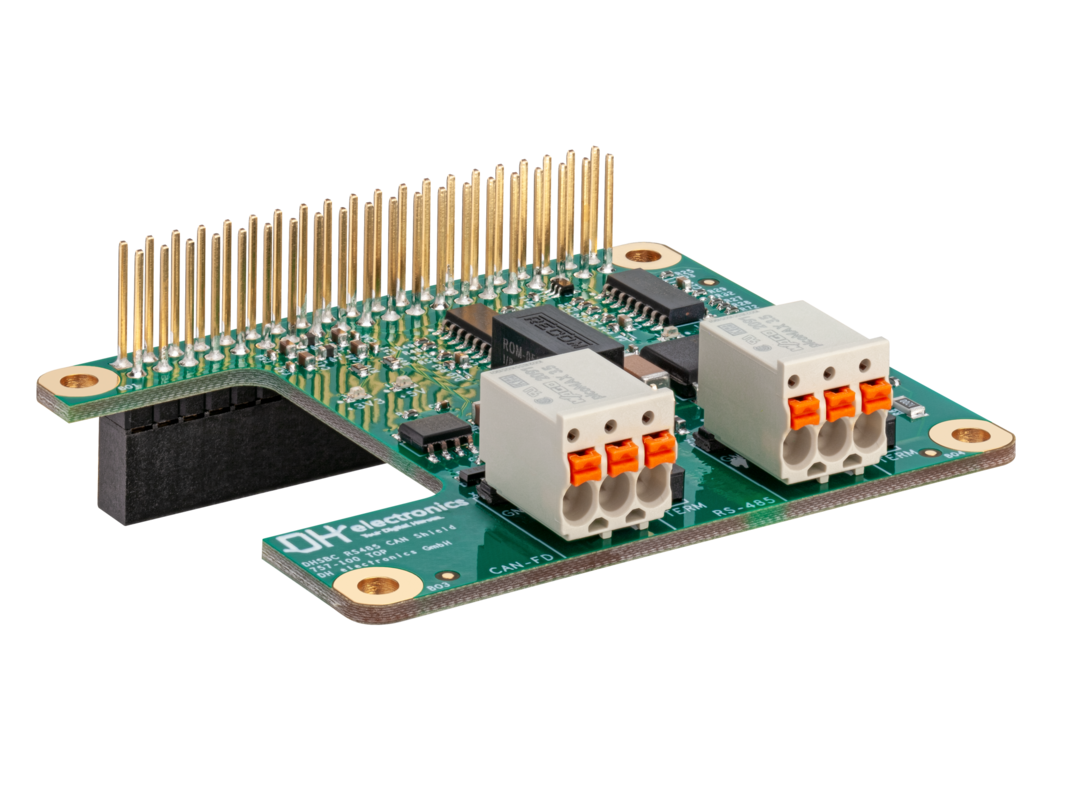

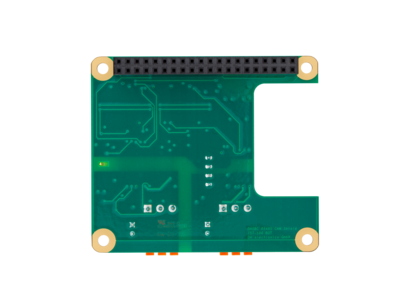

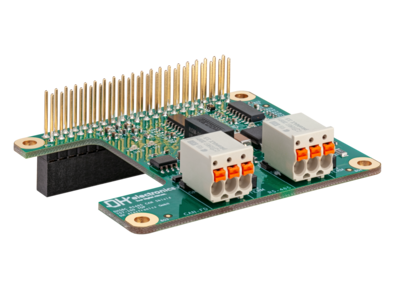

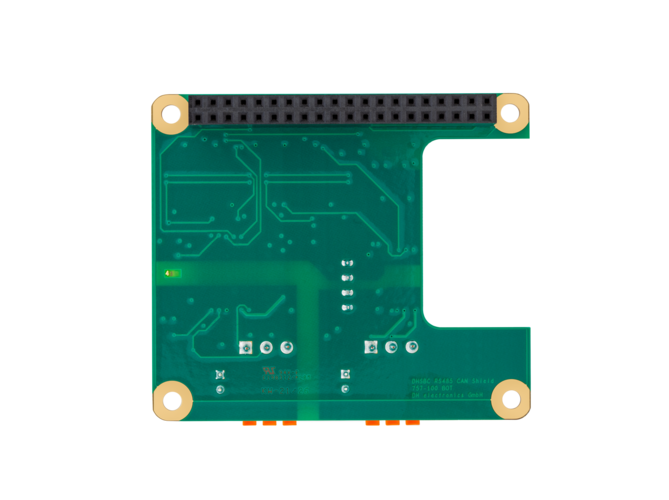

DHSBC RS-485 CAN Shield

NEW
DHSBC RS-485 CAN Shield
DHSBC RS-485 CAN Shield
DHSBC RS-485 CAN Shield
NEW
  • Erweiterungsboard speziell für DHSBC Single Board Computer
  • Galvanisch isolierte Schnittstellen für robuste industrielle Netzwerke
  • Einfache Verbindung über den 40-poligen Expansion Header
  • CAN-FD - galvanisch isoliert, bis 5 Mbit/s
  • RS-485 - galvanisch isoliert mit ±15 kV ESD-Schutz, bis 500 kbit/s
  • Außenführung über picoMAX-Connector
  • Abmessungen: 65 × 56 mm
Mögliche Einsatzgebiete
Gebäudeautomation
Labor- und Messtechnik
eMobility & Transportwesen
Maschinen & Anlagenbau
Medizintechnik & Gesundheitswesen
Produkt anfragen

Board Type

DHSBC Shield

Interfaces

CAN-FD

Galvanically isolated up tp 5 Mbit/s

RS-485

Galvanically isolated with ±15 kV ESD protection up to 500 kbp/s

Physical

Dimensions

65 x 56 mm

Operating temperature

-40 to +85 °C

Storage temperature

-40 to +85 °C

Artikelnummer Modell Produktbeschreibung
HS00052 DHSBC RS485 CAN Shield DHSBC shield with isolated 1x CAN and 1x RS-485 interface
* Andere Konfigurationen auf Anfrage

Das DHSBC RS-485 CAN Shield ist ein Erweiterungsboard, das mit den DHSBCs kompatibel ist. Das Shield lässt sich ohne zusätzlichen Aufwand über den 40-poligen Erweiterungsstecker einfach an den jeweiligen Einplatinencomputer anschließen. Die Karte verfügt über eine RS-485-Schnittstelle und eine CAN-FD-Schnittstelle, die über einen picoMAX-Stecker nach außen geführt werden.

Downloads
  Name Größe
Datasheet DHSBC RS-485 CAN Shield ~ 5 MB
User Manual DHSBC RS-485 CAN Shield User Manual DHSBC RS-485 CAN Shield 4 MB

Board Type

DHSBC Shield

Interfaces

CAN-FD

Galvanically isolated up tp 5 Mbit/s

RS-485

Galvanically isolated with ±15 kV ESD protection up to 500 kbp/s

Physical

Dimensions

65 x 56 mm

Operating temperature

-40 to +85 °C

Storage temperature

-40 to +85 °C

Artikelnummer Modell Produktbeschreibung
HS00052 DHSBC RS485 CAN Shield DHSBC shield with isolated 1x CAN and 1x RS-485 interface
* Andere Konfigurationen auf Anfrage

Das DHSBC RS-485 CAN Shield ist ein Erweiterungsboard, das mit den DHSBCs kompatibel ist. Das Shield lässt sich ohne zusätzlichen Aufwand über den 40-poligen Erweiterungsstecker einfach an den jeweiligen Einplatinencomputer anschließen. Die Karte verfügt über eine RS-485-Schnittstelle und eine CAN-FD-Schnittstelle, die über einen picoMAX-Stecker nach außen geführt werden.

  Name Größe
Datasheet DHSBC RS-485 CAN Shield ~ 5 MB
User Manual DHSBC RS-485 CAN Shield User Manual DHSBC RS-485 CAN Shield 4 MB
