DHCOM i.MX25

NRND

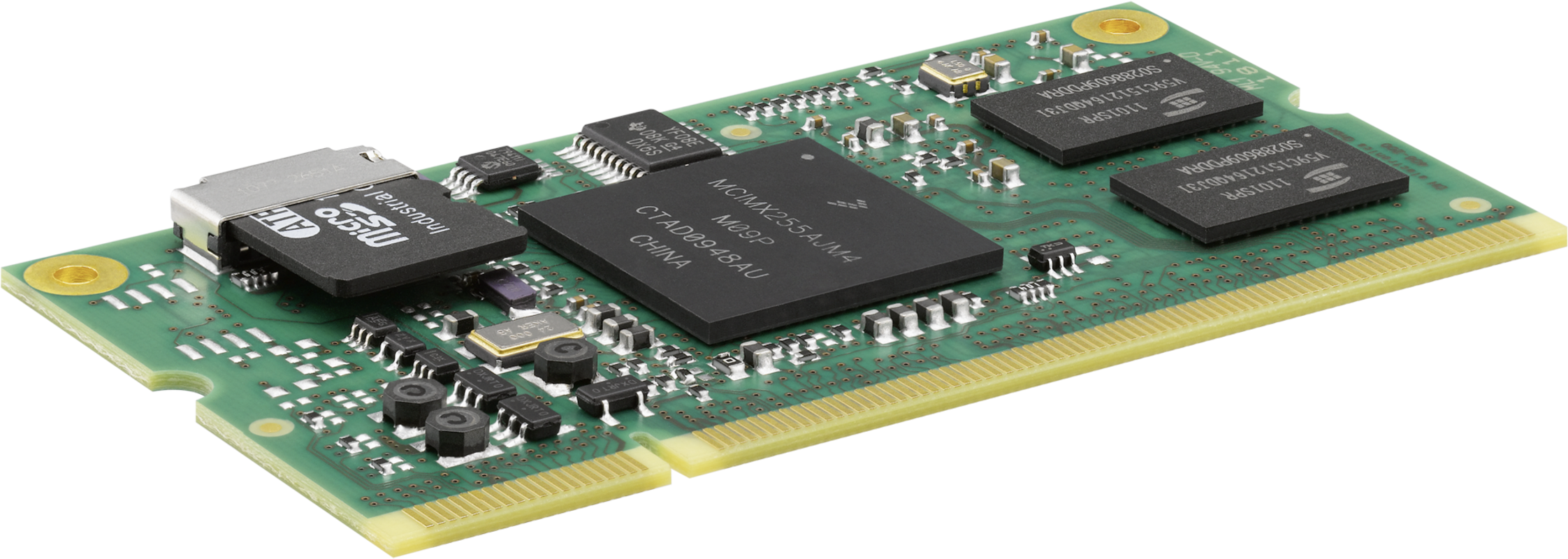

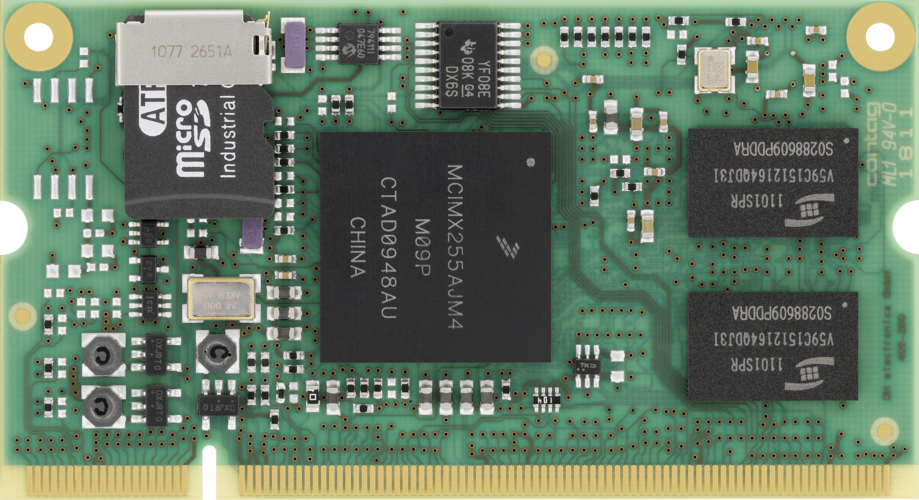

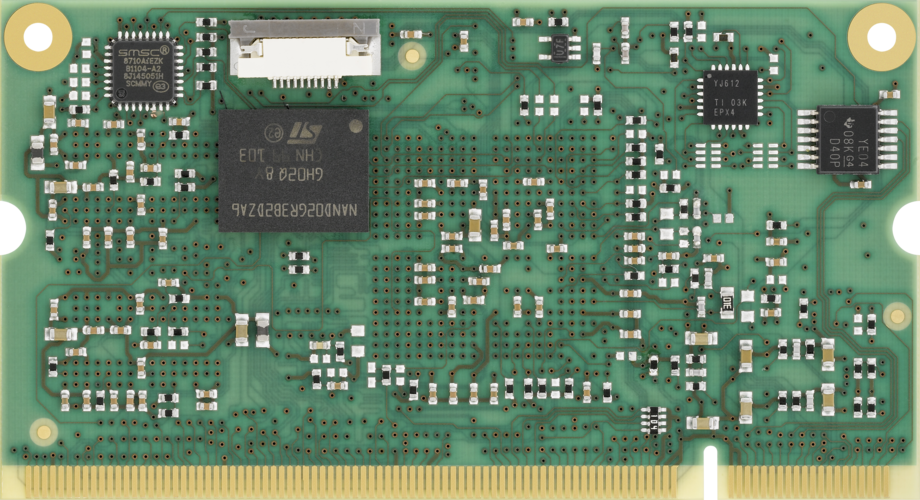

DHCOM i.MX25
DHCOM i.MX25
DHCOM i.MX25
NRND

Low Cost Modul für den professionellen Einsatz im Industrieumfeld.

  • Bewährter ARM926EJ-S Prozessor mit 400 MHz
  • Geeignet für Anwendungen in der Industrie- und Gebäudeautomation
  • Kompatibel zu anderen Modulen aus der DHCOM Familie dank SODIMM-200 Sockel
  • Garantierte Langzeitverfügbarkeit bis 2024
Mögliche Einsatzgebiete
Gebäudeautomation
Labor- und Messtechnik
eMobility & Transportwesen
Maschinen & Anlagenbau
Medizintechnik & Gesundheitswesen
Produkt anfragen

Board type

Pluggable SOM

5-Cent Cooling available

No

CPU details

1x ARM926EJ-S @400 MHz

CPU vendor

NXP

CPU type

ARM926EJ-S

Co-processor available

No

Number of cores

1

GPU available

No

DDR2 DRAM

64 / 128 MB

SLC-NAND flash

0 / 128 / 256 / 1024 MB

E2Prom

128 Byte

microSD available

Yes

External RTC available

Yes

BSP

Linux (Debian, Yocto)

Debug interface

JTAG interface on module

Power supply

3.3 or 5 VDC

Typ. power consumption

0.75 W

Operating temperature

-40 to +85 °C

Storage temperature

-40 to +85 °C

Dimensions

67.6 x 36.7 x 8.1 mm

SODIMM-200 socket

Bus interface

16 Bit

Ethernet 1

10 / 100 Mbit/s

Ethernet 2

-

MMC/SD

4 bit mode

CAN 1

1 Mbit/s

UART 1

fully functional, up to 4 Mbit/s

UART 2

Rx / Tx / Rts / Cts, up to 4 Mbit/s

UART 3

Rx / Tx, up to 4 Mbit/s

SPI 1

16 MHz

SPI 2

16 MHz

I2C 1

400 kbit/s

I2C 2

400 kbit/s

USB host 1

Full-speed

USB host 2

-

USB OTG

High-speed

Camera

8 Bit

Display RGB

16 Bit

Display LVDS

-

Touch

4-wire

Audio

-

Number of GPIOs

21

PWM output

1 PWM out, 16 Bit

Analog inputs

4 Analog in, 12 Bit SAR

Das steckbare System on Module DHCOM i.MX25, mit dem bewährten ARM926EJ-S Prozessor mit 400 MHz, ist die kostengünstige Lösung für den professionellen Einsatz im Industrieumfeld und besonders geeignet für Anwendungen in der Industrie- und Gebäudeautomation. Auch das DHCOM i.MX25 gehört zur bewährten DHCOM Familie und ist dank SODIMM-200 Sockel kompatibel mit anderen DHCOM Modulen und bietet eine garantierte Langzeitverfügbarkeit bis 2024.

Downloads
  Name Größe
Datasheet DHCOM i.MX25 ~ 5 MB
User Manual DHCOM i.MX25 User Manual DHCOM i.MX25 1 MB
