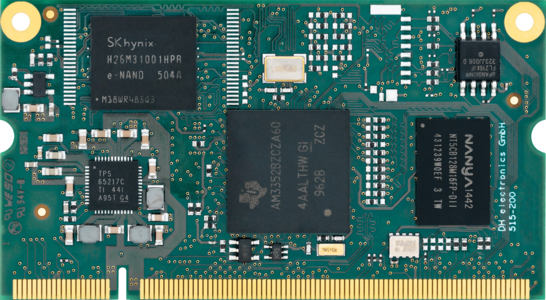

DHCOM AM335

DHCOM AM335
DHCOM AM335
DHCOM AM335

Unsere Alternative zum BeagelBone Black.

  • Energiesparender Cortex-A8 Prozessor von Texas Instruments mit bis zu 1 GHz
  • Ausgestattet mit DualEthernet und 3D Grafikbeschleuniger
  • Kein Kühlkörper nötig dank 5-Cent Cooling Solution
  • Kompatibel zu anderen Modulen aus der DHCOM Familie dank SODIMM-200 Sockel
  • Garantierte Langzeitverfügbarkeit entsprechend Angaben des Prozessorherstellers
Mögliche Einsatzgebiete
Gebäudeautomation
Labor- und Messtechnik
eMobility & Transportwesen
Maschinen & Anlagenbau
Medizintechnik & Gesundheitswesen
Produkt anfragen

Board type

Pluggable SOM

5-Cent Cooling available

Yes

CPU details

1x Cortex-A8 up to 1 GHz

CPU vendor

TI

CPU type

Cortex-A8

Co-processor available

No

Number of cores

1

GPU available

No

DDR3 DRAM

128 / 256 / 512 / 1024 MB

SLC-NAND flash

0 / 128 / 256 / 512 / 1024 MB

eMMC flash

4 / 8 / 16 /32 GB GB

E2Prom

2 kbit

microSD available

Yes

External RTC available

Yes

Bluetooth available

No

WiFi available

No

BSP

Linux (Debian, Yocto)

Debug interface

JTAG interface on module

Power supply

3.3 or 5 VDC

Typ. power consumption

1.5 W

Operating temperature

-40 to +85 °C

Storage temperature

-40 to +85 °C

Dimensions

67.6 x 36.7 x 8.1 mm

SODIMM-200 socket

Bus interface

-

Dual Ethernet available

Yes

Ethernet 1

10 / 100 Mbit/s

Ethernet 2

10 / 100 Mbit/s

MMC/SD

4 Bit mode

CAN 1

1 Mbit/s

CAN 2

-

UART 1

Rx / Tx / Rts / Cts, up to 3.68 Mbit/s

UART 2

Rx / Tx, up to 3.68 Mbit/s

UART 3

-

SPI 1

48 MHz

SPI 2

-

I2C 1

400 kbit

I2C 2

-

USB host 1

High-speed

USB host 2

-

USB OTG

-

CSI (parallel camera)

-

Display RGB

24 Bit

Display LVDS 1

-

Touch

4-wire

I2S

1

Number of GPIOs

16

PWM output

1 PWM out, 16 Bit

Analog inputs

1 Analog in, 12 Bit, ADC converter

High-speed socket

RGMII (Gbit Ethernet)

1

SATA

-

PCIe

-

MIPI CSI-2 (Camera)

-

Display LVDS 2

-

HDMI

-

Artikelnummer Modell Produktbeschreibung
HA00016 DHCM-AM3352-C060-R051-F0409-E2-SD-RTC-I-01D2 DHCOM AM3352, 600 MHz, 512 MByte RAM, 4096 MByte eMMC, 2x 100 Mbit ethernet, micorSD socket, RTC, -40 to +85 °C, DHCOM revision, SODIMM200 socket
* Andere Konfigurationen auf Anfrage
Wie setzt sich die Modellnummer für die Bestellung zusammen? DHCM-CPU-Cxxx-Rxxx[-Fxxxx][-E][-SD][-RTC][-HS]-X-01D2
CPU AM3352, AM3354 (with graphics accelerator), AM3359 (with graphics accelerator, PRU
(programmable real-time unit) and EtherCAT® slave support)
Cxxx 300 MHz: C030, 600 MHz: C060, 800 MHz: C080, 1000 MHz: C100
Rxxx 128 Mbyte: R012, 256 Mbyte: R025, 512 Mbyte: R051, 1024 Mbyte: R102
X Commercial temperature range (0 °C - 70 °C): C, Industrial temperature range (-40 °C - 85 °C): I
Note: Industrial temp. range for eMMC version is -25 °C - 85 °C. Please contact us for -40 °C - 85 °C version.
01D2 DHCOM Revision, SODIMM200 socket
Options
[-Fxxxx] 128 Mbyte NAND: F0012, 256 Mbyte NAND: F0025, 512 Mbyte NAND: F0051, 1024 Mbyte NAND: F0102,
4096 Mbyte eMMC: F0409, 8192 Mbyte eMMC: F0819, 16384 Mbyte eMMC: F1638
[-E] or [-E2] 1x 100 Mbit Ethernet: E, 2x 100 Mbit Ethernet: E2
[-SD] microSD socket
[-RTC] Low power temperature compensated real time clock (instead of CPU internal RTC)
[-HS] High speed interface connector

Das DHCOM AM355 ist unsere Alternative zum BeagleBone Black. Es ist ein steckbares System on Module, geeignet für kostenintensive Produkte im industriellen Umfeld. Das DHCOM AM355 ist ausgestattet mit einem energiesparenden Cortex-A8 Prozessor von Texas Instruments mit bis zu 1 GHz, sowie mit DualEthernet und 3D Grafikbeschleuniger. Dank 5-Cent Cooling Solution ist kein weiterer Kühlkörper nötig. Auch das DHCOM AM355 gehört zur bewährten DHCOM Familie und ist dank SODIMM-200 Sockel kompatibel mit anderen DHCOM Modulen. Die Einsatzmöglichkeiten des System on Modules von DH electronics sind vielseitig und reichen von Gebäudeautomation über Labor- und Messtechnik, Maschinen- und Anlagenbau bis hin zu E-Mobilität. Auch für das DHCOM AM355 bietet DH electronics eine garantierte Langzeitverfügbarkeit von 10+ Jahren.



Downloads
  Name Größe
Datasheet DHCOM AM335 ~ 5 MB
