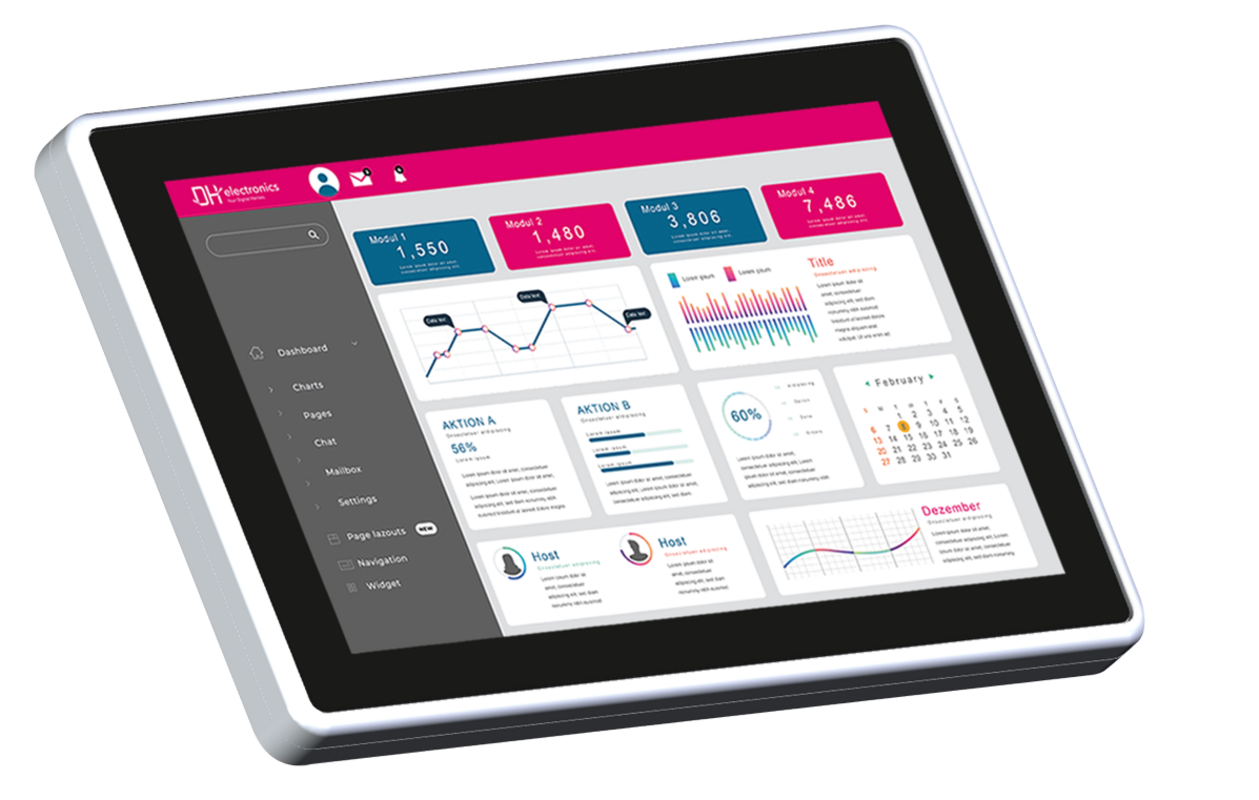

DHMI 15.6

NEW
DHMI 15.6
NEW
  • Neues DHMI Baseboard mit modernsten Schnittstellen und hohem Maß an Flexibilität
  • Einbauvarianten: Aufputz, Unterputz, Schalttafeleinbau, VESA-Montage
  • Robuste und kompakte Lösung für die Mensch-Maschine-Interaktion
  • Industrielles Design mit 10+ Jahren Langzeitverfügbarkeit
  • Leistungsstarkes und energiesparendes DHCOM Modul als Recheneinheit
  • Dank eines Familienkonzepts kann das SOM jederzeit aufgerüstet werden
  • Kein Kühlkörper erforderlich dank 5-Cent-Kühllösung
Mögliche Einsatzgebiete
Gebäudeautomation
Labor- und Messtechnik
Maschinen & Anlagenbau
Produkt anfragen
CPU Details

CPU name

NXP i.MX8M Plus | default, other processors with DHCOM standard available on request

CPU type

ARM Cortex-A53 | ARM Cortex-M7

CPU clock

Cortex-A53 up to 1.6 GHz
Cortex-M7 up to 800 MHz

Memory

LPDDR4 DRAM 1

1 / 2 / 4 / 8 (on request) GB

eMMC Flash

4 / 8 / 16 GB

EEPROM

256 kB

Additional RTC

Temp. compensated RTC

SD card socket available

Yes

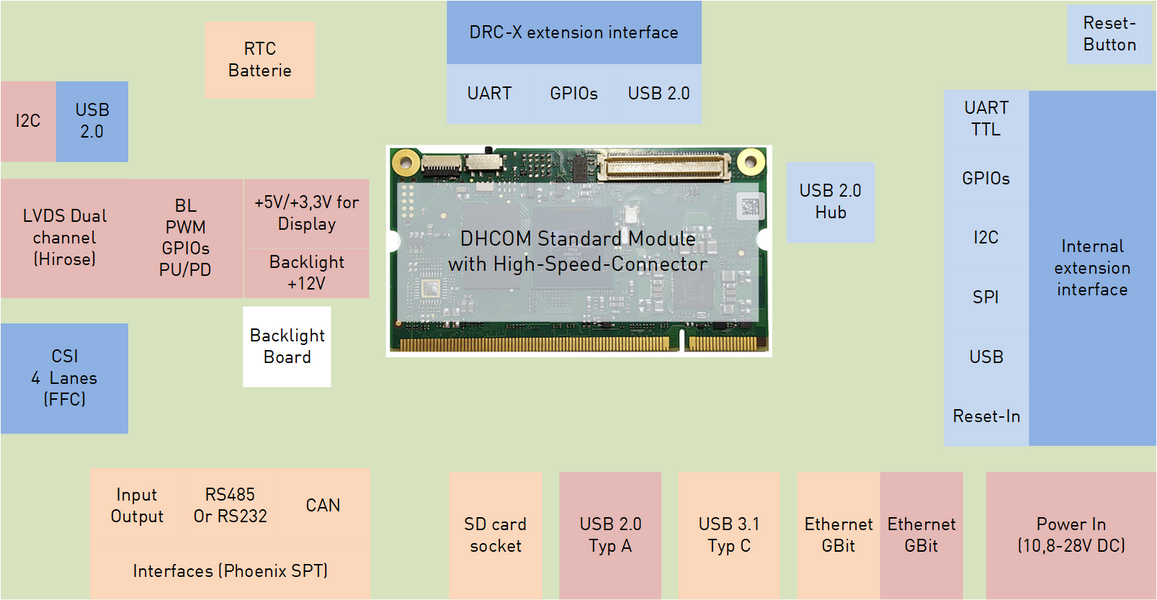

Connectivity

Ethernet

2 x Gbit Ethernet

USB

1 x USB 3.1
2 x USB 2.0

CAN

1x

Serial

1x RS485 or RS232

Buttons

1x Reset

UART

1x UART TTL

SPI

1x

I2C

1x

Multimedia

2D | 3D GPU

GC7000UL graphics accelerator with OpenGL ES, OpenCL and Vulkan support
up to 166M triangle/s and 1Gpixel/s
Etnaviv Open Source GPU driver support

2D | 3D Acceleration

Yes | Yes

Display diagonal

15.6 inch

Resolution

1920 x 1080 px

Color depth

16.7M

MTBF

50.000 hrs

Touch

PCAP

Operating system

BSP

Linux Yocto (Debian on request)

Debug interface

JTAG interface on module

Setup and config

Get our free web browser to configure the DHMI or to display any website

Das DHMI 15.6'' Human Machine Interface von DH electronics erfüllt die anspruchsvollen Anforderungen in Industrieumgebungen. Die Displaydiagonale beträgt 15.6'' und die Auflösung beträgt 1920 x 1080 px (Full HD). Das HMI ist mit PCAP Touch ausgestattet und die MTBF beträgt mindestens 50.000 Stunden. Das DHMI 15.6 kommt mit einem GC7000UL Grafikbeschleuniger mit OpenGL ES, OpenCL und Vulkan Support mit bis zu 166M triangle/s und 1Gpixel/s. Auch der Open Source GPU driver Etnaviv wird unterstützt. Als Computermodul kommt unser DHCOM i.MX8M Plus zum Einsatz, welches aber auch durch andere System on Modules aus unserer DHCOM Familie ausgetauscht werden kann.

Downloads
  Name Größe
Datasheet DHMI 15.6 ~ 5 MB
