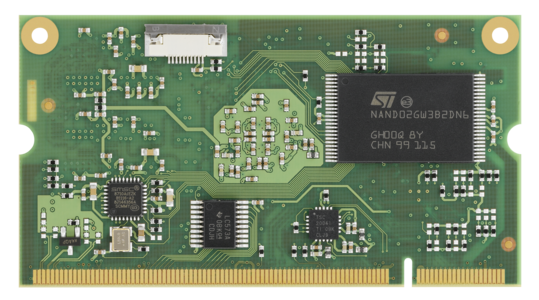

DHCOM AM35

NRND

Unterstützt Sie bei der schnellen Entwicklung von Embedded Applikationen.

  • Bewährter Cortex-A8 Prozessor von Texas Instruments mit 600 MHz
  • Optimierte Leistung für Industrie und Multimedia
  • Kompatibel zu anderen Modulen aus der DHCOM Familie dank SODIMM-200 Sockel
  • Garantierte Langzeitverfügbarkeit entsprechend Angaben des Prozessorherstellers
Mögliche Einsatzgebiete
Gebäudeautomation
Labor- und Messtechnik
eMobility & Transportwesen
Maschinen & Anlagenbau
Medizintechnik & Gesundheitswesen

Board type

Pluggable SOM

5-Cent Cooling available

No

CPU details

1x ARM Cortex®-A8 up to 600 MHz

CPU vendor

TI

CPU type

Cortex-A8

Co-processor available

No

Number of cores

1

GPU available

No

DDR2 DRAM

128 / 256 / 512 MB

SLC-NAND flash

0 / 128 / 256 / 512 / 1024 MB

E2Prom

128 Byte

microSD available

Yes

External RTC available

Yes

Bluetooth available

No

BSP

Linux (Debian, Yocto)

Debug interface

JTAG interface on module

Power supply

3.3 or 5 VDC

Typ. power consumption

1.4 W

Operating temperature

-40 to +85 °C

Storage temperature

-40 to +85 °C

Dimensions

67.6 x 36.7 x 8.1 mm

SODIMM-200 socket

Bus interface

16 Bit

Ethernet 1

10 / 100 Mbit/s

Ethernet 2

-

MMC/SD

4 Bit mode

CAN 1

1 Mbit/s

CAN 2

-

UART 1

up to 3.6 Mbit/s

UART 2

Rx / Tx / Rts / Cts, up to 3.6 Mbit/s

UART 3

Rx / Tx, up to 3.6 Mbit/s

SPI 1

48 MHz

SPI 2

48 MHz

I2C 1

3.4 Mbit

I2C 2

3.4 Mbit

USB host 1

High-speed

USB host 2

High-speed

USB OTG

High-speed

Camera

10 Bit

Display RGB

24 Bit

Display LVDS

-

Touch

4-wire

Audio

Microphone, line-in, headset

Number of GPIOs

23

PWM output

1 PWM out, 16 Bit

Analog inputs

1 Analog in, 10 Bit, SAR converter

Das DHCOM AM35 ist ein steckbares, kostengünstiges Computermodul entwickelt für Industrie- und Mobilitätsanwendungen. Mit dem bewährten Cortex-A8 Prozessor von Texas Instruments unterstützt das DHCOM AM35 die schnelle Entwicklung von Embedded Applikationen und bietet optimierte Leistung für Industrie und Multimedia.
Das DHCOM AM35 ist, dank SODIMM-200 Sockel kompatibel zu anderen System on Modules aus der DHCOM Familie.
Die garantierte Langzeitverfügbarkeit des DHCOM AM35 gilt entsprechend den Angaben des Prozessorherstellers. Das DHCOM AM35 ist bestens geeignet für Anwendungen im Bereich der Gebäudeautomation, Labor- und Messtechnik, Maschinen- und Anlagenbau sowie E-Mobilität.

Downloads
  Name Größe
Datasheet DHCOM AM35 ~ 5 MB
User Manual DHCOM AM35 User Manual DHCOM AM35 1 MB
