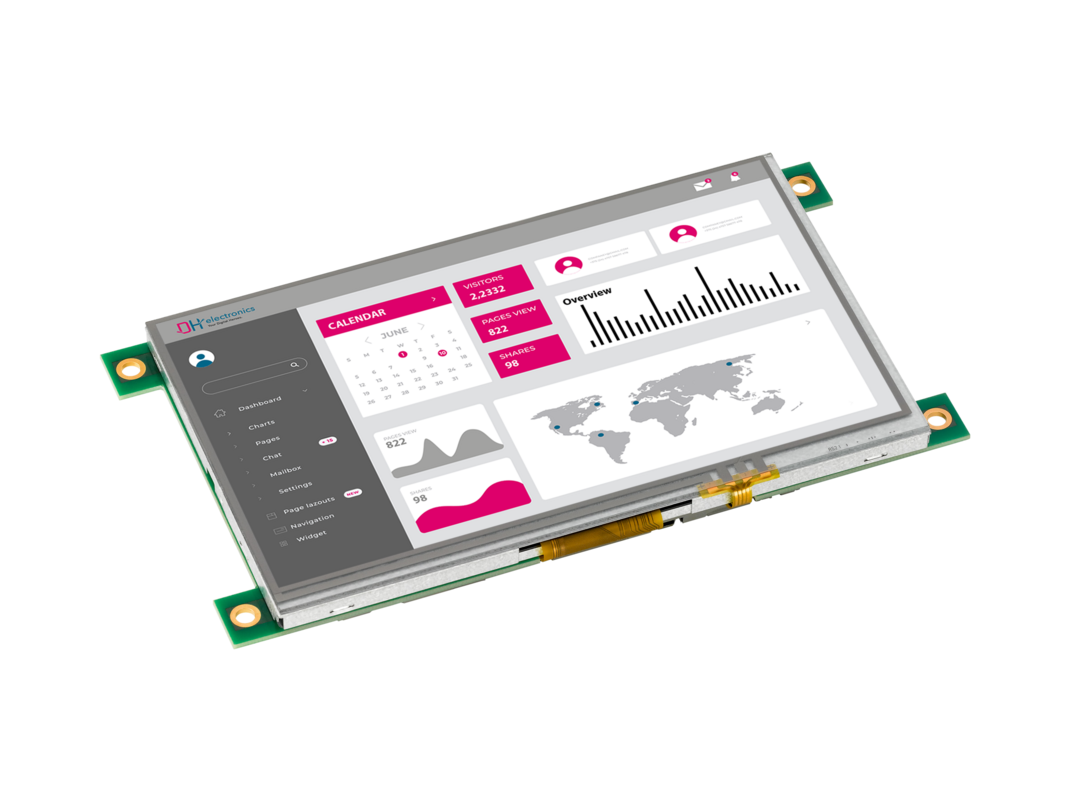

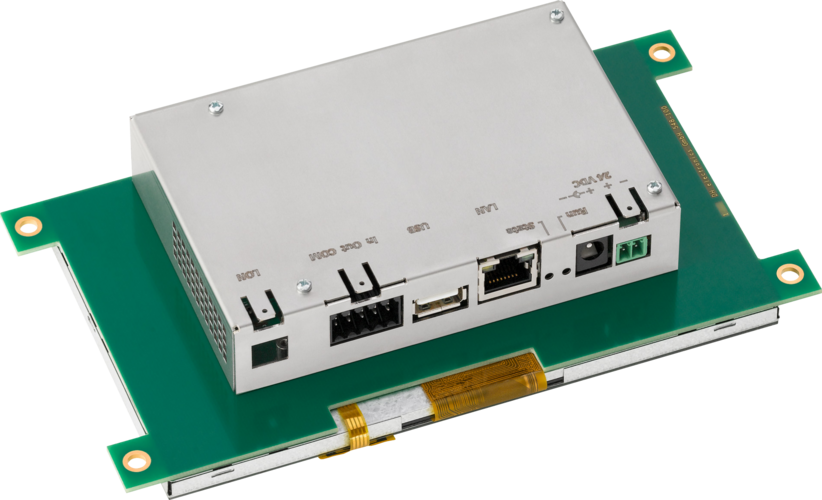

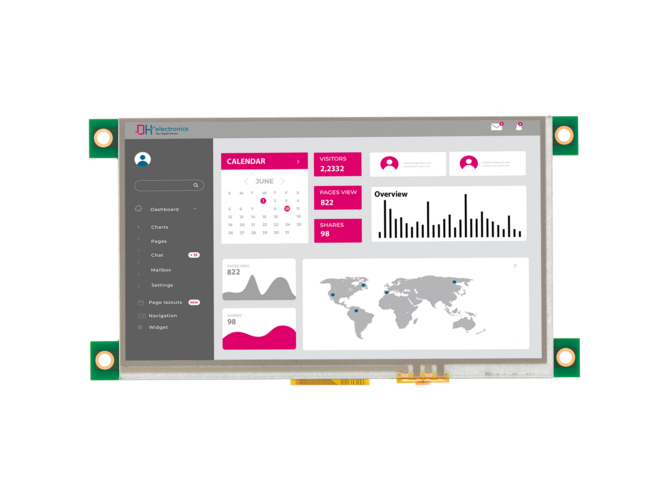

DHMI 7

7'' HMI für raue Industrieumgebungen.

  • Robuste und kompakte Lösung für die Interaktion zwischen Mensch und Maschine
  • Leistungsstarkes und energiesparendes DHCOM Modul als Recheneinheit
  • Einsatz in Industrie- und Gewerbeanwendungen dank EN6100-6-2 und EN6100-6-3
  • Kein Kühlkörper dank 5-Cent-Cooling Solution
  • Dank Familienkonzept kann das Modul jederzeit durch ein performanteres ausgetauscht werden
Mögliche Einsatzgebiete
Gebäudeautomation
Labor- und Messtechnik
Maschinen & Anlagenbau
CPU details

CPU name

NXP i.MX6 Solo | default, other processors with DHCOM standard available on request

CPU type

ARM Cortex-A9

CPU clock

up to 800 MHz

Memory

DDR3 RAM

1024 MB

eMMC flash

4 GB

E2Prom

128 Byte

Micro SD socket available

Yes

External RTC available

Yes

Connectivity

USB host

1x High-speed

Ethernet

10 / 100 Mbit/s

Serial interfaces

1x RS232 (Rx, Tx, Rts, Cts) | 1x RS485 (available instead of RS232)

Input

1x

Output

1x

CAN

1x 1 Mbit/s

Multimedia

2D | 3D GPU

2D: Vivante GC320 for i.MX6 Solo
3D: Vivante GC880 with 1 shader for i.MX6 Solo

2D | 3D Acceleration

Yes | Yes

Display diagonal

7 inch

Resolution

800 x 480 px

Color depth

16.7M

MTBF

30.000 hrs

Touch

4-wire resistive

Operating system

BSP

Linux (Debian, Yocto)

Debug interface

JTAG interface on module

Setup and config

Get our free web browser to configure the DHMI or to display any website.

Physical

Dimensions

187 x 100 x 34 mm

Weight

500 g

Power supply

24.0 VDC

Typ. power consumption

6.0 W

Operating temperature

0 to +50 °C

Storage temperature

0 to +70 °C

Moisture

+10 % to +80 % (non-condensing)

Certifications

EN 61000-6-2 | EN 61000-6-3

Das DHMI 7 ist ein hochwertiges, robustes, kompaktes 7" Human Machine Interface mit resistivem Touchscreen, optionaler LON-Schnittstelle und Open Source Grafiktreiber und damit die perfekte Lösung für die Interaktion zwischen Mensch und Maschine. Standartmäßig ist das DHMI 7 mit der CPU i.MX6 Solo aus dem Hause NXP ist mit einem ARM Cortex-A9 mit bis zu 800 MHz ausgestattet, andere Prozessoren mit DHCOM-Standard sind selbstverständlich auf Anfrage erhältlich.Dank EN6100-6-2 und EN6100-6-3 ist er bestens für den Einsatz in Industrieanwendungen geeignet. Das DHMI 7 ist mit einem DHCOM Modul als Recheneinheit ausgestattet und benötigt durch die bewährte 5-Cent-Cooling Solution keinen extra Kühlkörper. Dank des Familienkonzepts kann das Modul jederzeit durch ein performantes ausgetauscht werden. Die Einsatzmöglichkeiten des DHMI 7 Human Machine Interface reichen von Gebäudeautomation, Labor- und Messtechnik bis hin zu Maschinen- und Anlagenbau.



CPU details

CPU name

NXP i.MX6 Solo | default, other processors with DHCOM standard available on request

CPU type

ARM Cortex-A9

CPU clock

up to 800 MHz

Memory

DDR3 RAM

1024 MB

eMMC flash

4 GB

E2Prom

128 Byte

Micro SD socket available

Yes

External RTC available

Yes

Connectivity

USB host

1x High-speed

Ethernet

10 / 100 Mbit/s

Serial interfaces

1x RS232 (Rx, Tx, Rts, Cts) | 1x RS485 (available instead of RS232)

Input

1x

Output

1x

CAN

1x 1 Mbit/s

Multimedia

2D | 3D GPU

2D: Vivante GC320 for i.MX6 Solo
3D: Vivante GC880 with 1 shader for i.MX6 Solo

2D | 3D Acceleration

Yes | Yes

Display diagonal

7 inch

Resolution

800 x 480 px

Color depth

16.7M

MTBF

30.000 hrs

Touch

4-wire resistive

Operating system

BSP

Linux (Debian, Yocto)

Debug interface

JTAG interface on module

Setup and config

Get our free web browser to configure the DHMI or to display any website.

Physical

Dimensions

187 x 100 x 34 mm

Weight

500 g

Power supply

24.0 VDC

Typ. power consumption

6.0 W

Operating temperature

0 to +50 °C

Storage temperature

0 to +70 °C

Moisture

+10 % to +80 % (non-condensing)

Certifications

EN 61000-6-2 | EN 61000-6-3

Artikelnummer Modell Produktbeschreibung
FD00031 DHMI-070R-OF-IMX6S-R051-F0409-E-CAN-IO-RS232-C-01P1 DHMI, 7.0'', resistive touch, open frame, i.MX6 Solo, 512 MByte, 4096 MByte eMMC, ethernet, CAN, additional IOs, RS232, 0 to +50°C, revision 01, picoITX1
FD00058 DHMI-070R-FB-STM32MP157C-R102-F0819-E-CAN-IO-RS232-C-01P1 DHMI, 7.0'', resistive touch, framed black, STM32MP157C, 1024 MByte, 8192 MByte eMMC, ethernet, CAN, additional IOs, RS232, 0 to +50 °C, revision 01, picoITX1
* Andere Konfigurationen auf Anfrage

Das DHMI 7 ist ein hochwertiges, robustes, kompaktes 7" Human Machine Interface mit resistivem Touchscreen, optionaler LON-Schnittstelle und Open Source Grafiktreiber und damit die perfekte Lösung für die Interaktion zwischen Mensch und Maschine. Standartmäßig ist das DHMI 7 mit der CPU i.MX6 Solo aus dem Hause NXP ist mit einem ARM Cortex-A9 mit bis zu 800 MHz ausgestattet, andere Prozessoren mit DHCOM-Standard sind selbstverständlich auf Anfrage erhältlich.Dank EN6100-6-2 und EN6100-6-3 ist er bestens für den Einsatz in Industrieanwendungen geeignet. Das DHMI 7 ist mit einem DHCOM Modul als Recheneinheit ausgestattet und benötigt durch die bewährte 5-Cent-Cooling Solution keinen extra Kühlkörper. Dank des Familienkonzepts kann das Modul jederzeit durch ein performantes ausgetauscht werden. Die Einsatzmöglichkeiten des DHMI 7 Human Machine Interface reichen von Gebäudeautomation, Labor- und Messtechnik bis hin zu Maschinen- und Anlagenbau.
